Contoh Setup Radio Mikrotik Seperti ISP | PTP RB Dynadish 5
Tutorial konfigurasi kali ini yaitu perangkat Mikrotik Wireless Dynadish 5, sederhana saja untuk topologinya seperti pada umumnya hanya saja disini saya akan mencoba fitur Band A/N/AC dan Channel Width 20/40/80Mhz eCee.
Seperti pada gambar topologi, kita akan konfigurasi kedua wireless hanya sebagai perantara penghubung jaringan saja, jadi kita tidak perlu memberikan konfigurasi selain itu. Jadi konfigurasi yang cocok untuk topologi diatas yaitu PTP(Point To Point) menggunakan mode Bridge pada sisi Network A dan mode Station Bridge Pada Network B yang mana hanya satu perangkat saja yang bisa terhubung dengan perangkat Station.
Metode ini juga sangat cocok bagi anda yang sedang menjalankan usaha RT/RW layaknya ISP, jadi tidak perlu khawatir mengenai keamanan wireless yang tercolong koneksi internetnya.
Dynadish A

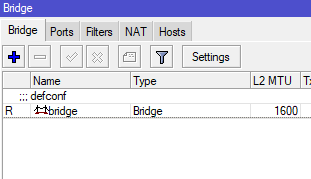

Langsung saja, pertama tambahkan dulu Bridge
Masih di menu Bridge, pindah ke tab Ports lalu tambahkan dua rule yang berfungsi untuk bridge interface ether1 dan wlan1. Perhatikan pada gambar

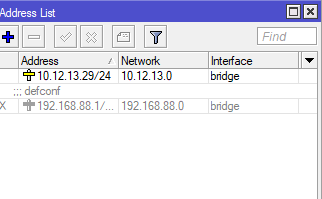

Selanjutnya setting IP Address pada Interface Bridge yang sudah kita buat, masuk ke menu IP>Address, masukan IP 10.12.13.29/24
Setelah setting IP masuk ke menu Wireless, enable wlan1 bilamana posisi masih disable, Klik dua kali wlan1 selanjutnya akan masuk ke menu konfigurasi wlan1
Disini kita akan focus kepada keempat menu saja, yaitu tab Wireless, Data Rates, WDS dan Tx Power.
Tab Wireless
Tab Data Rates sebaikanya diberikan default dulu untuk konfigurasi pertama, sisanya mengikuti sesuai kebutuhan di lapangan.
WDS Mode arahkan ke Dynamic dan WDS Default Bridge pilih bridge

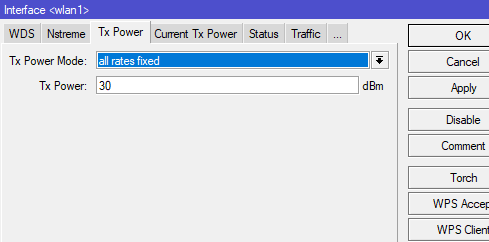

Untuk Tx Power sesuaikan juga dengan kebutuhan dilapangan, untuk pertama silahkan gunakan all rate fixed dan berikan nilai power sesuai kondisi.
Dynadish B
Untuk settingan kurang lebih sama, hanya saja ada yg dibedakan beberapa point:
dan untuk sisanya lakukan sesuai konfigurasi pada Dynadish A. Bilamana konfigurasi sudah benar dilakukan biasanya kedua wireless akan langsung terhubung, silahkan cek pada menu wireless tab Registration,
hanya saja ada beberapa faktor yang menyebabkan wireless anda belum bisa terhubung
Tutorial ini juga berlaku untuk jenis Radio mikrotik merk lainnya, hanya saja mungkin ada yang membedakan dari segi fitur yang disediakan seperti jenis Band, Channel Width, Tx Power, Mode Wireless dan lain2, hanya saja untuk topologi anda bisa menggunakan cara diatas.
Itu saja cara konfigurasi wireless mikrotik, terimakasih.
Seperti pada gambar topologi, kita akan konfigurasi kedua wireless hanya sebagai perantara penghubung jaringan saja, jadi kita tidak perlu memberikan konfigurasi selain itu. Jadi konfigurasi yang cocok untuk topologi diatas yaitu PTP(Point To Point) menggunakan mode Bridge pada sisi Network A dan mode Station Bridge Pada Network B yang mana hanya satu perangkat saja yang bisa terhubung dengan perangkat Station.
Metode ini juga sangat cocok bagi anda yang sedang menjalankan usaha RT/RW layaknya ISP, jadi tidak perlu khawatir mengenai keamanan wireless yang tercolong koneksi internetnya.
Dynadish A
Langsung saja, pertama tambahkan dulu Bridge
Masih di menu Bridge, pindah ke tab Ports lalu tambahkan dua rule yang berfungsi untuk bridge interface ether1 dan wlan1. Perhatikan pada gambar
Selanjutnya setting IP Address pada Interface Bridge yang sudah kita buat, masuk ke menu IP>Address, masukan IP 10.12.13.29/24
Setelah setting IP masuk ke menu Wireless, enable wlan1 bilamana posisi masih disable, Klik dua kali wlan1 selanjutnya akan masuk ke menu konfigurasi wlan1
Disini kita akan focus kepada keempat menu saja, yaitu tab Wireless, Data Rates, WDS dan Tx Power.
Tab Wireless
- Pilih Bridge pada kolom Mode.
- Pilih 5GHz-A/N/AC pada kolom band.
- Pilih 20/40/80Mhz eCee pada kolom Channel Width.
- Untuk frequency anda bisa sesuaikan dengan traffic di lapangan, anda bisa memanfaatkan fitur Freq. Usage pada sebelah kanan(ingat untuk selalu menggunakan frequensi Legal).
- Berikan nama SSID sesuai selera anda.
- Berikan nama Radionya pada kolom Radio Name.
- Pilih 802.11 pada kolom Wireless Protocol.
- Superchannel pada Frequency Mode.
Tab Data Rates sebaikanya diberikan default dulu untuk konfigurasi pertama, sisanya mengikuti sesuai kebutuhan di lapangan.
WDS Mode arahkan ke Dynamic dan WDS Default Bridge pilih bridge
Untuk Tx Power sesuaikan juga dengan kebutuhan dilapangan, untuk pertama silahkan gunakan all rate fixed dan berikan nilai power sesuai kondisi.
Dynadish B
Untuk settingan kurang lebih sama, hanya saja ada yg dibedakan beberapa point:
- Alamat IP 10.12.13.30/24 Interface: Bridge
- Mode Wireless pilih Station Bridge
- Frequensi Sesuaikan
dan untuk sisanya lakukan sesuai konfigurasi pada Dynadish A. Bilamana konfigurasi sudah benar dilakukan biasanya kedua wireless akan langsung terhubung, silahkan cek pada menu wireless tab Registration,
hanya saja ada beberapa faktor yang menyebabkan wireless anda belum bisa terhubung
- Kondisi lapangan yang tidak memungkinkan, terhalang gedung, pohon atau lainnya
- Pointing yang belum benar atau pas.
- Ada konfigurasi yang terlewatkan
- Perhatikan nama SSID dari kedua radio harus sama.
Tutorial ini juga berlaku untuk jenis Radio mikrotik merk lainnya, hanya saja mungkin ada yang membedakan dari segi fitur yang disediakan seperti jenis Band, Channel Width, Tx Power, Mode Wireless dan lain2, hanya saja untuk topologi anda bisa menggunakan cara diatas.
Itu saja cara konfigurasi wireless mikrotik, terimakasih.
